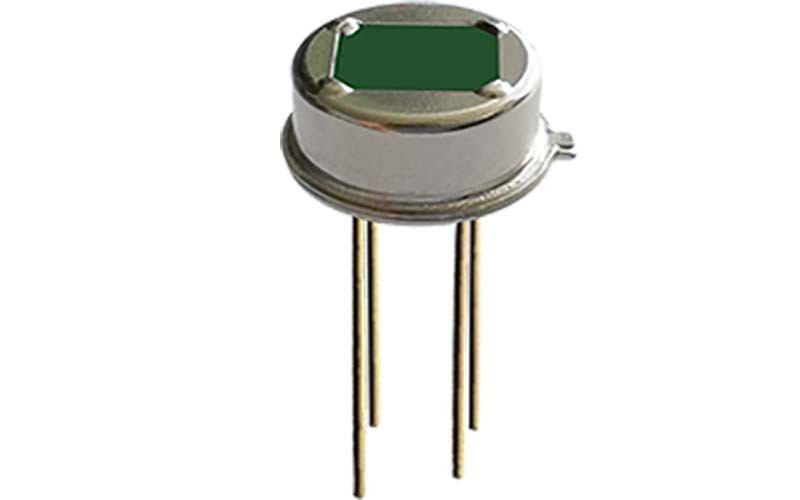

MN524i-4Pin溫補型數字紅外火焰?zhèn)鞲衅?/span>

        MN524i集成式熱釋電火焰?zhèn)鞲衅鞑捎萌裸g酸鋰(LiTaO3)單晶環保材料制作的敏感元,是 將數字信號調理芯片(IC)與感應敏感元集成在電磁屏蔽罩內一體化的4Pin數字式紅外火焰?zhèn)鞲衅鳎筋^與外部控制器雙向通信實現各類配置工作狀態的應用。

       敏感元將感應到的火焰閃爍信號通過甚高阻抗差分輸入電路耦合輸入數字信號調理IC，數字IC芯片通過14位ADC轉換為數字信號，便于后續信號處理及邏輯控制。包括探測靈敏度暨觸發閾值的調整、觸發復位后盲鎖時間、觸發事件的信號脈沖計數時間窗口及算法等控制條件，以及三種工作模式的選擇均可通過外部控制器(μC)由單線通信接口 SERIN 對內部寄存器進行配置來實現。

       在數字探頭進行日常持續火焰?zhèn)鞲斜O(jiān)測時，μC無需喚醒(進入待機狀態以節省電耗)；僅當數字探頭檢測到火焰閃爍信號且達到事先配置的觸發條件時，探頭內部調理IC通過INT/DOCI外接口向μC 發送中斷喚醒指令，μC隨之進入工作狀態(執行后續控制動作)；根據配置工作模式，μC也可通過DOCI端口定期讀出或隨時強制讀出探頭火焰信號數字值，然后由μC通過自編算法控制條件決定后續執行操控動作。得益于中斷喚醒這一充分的省電 耗工作機制，該數字傳感系統適合對節能要求較高的場合，尤其是電池供電的應用場合。
